Создание электрических схем графическим редактором P-CAD Schematic



Упаковка схемы на печатную плату


    Для упаковки схемы на печатную плату (размещения на ПП корпусов ЭРЭ с указанием электрических связей между ними в соответствии с принципиальной схемой) ее надо записать в виде списка соединений. Последний включает в себя список ЭРЭ и цепей с указанием номеров выводов ЭРЭ, к которым они подключены.

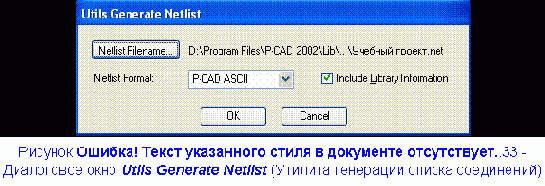

Для этого в меню Utils выполнить команду Generate Netllst. В открывшемся окне нажать на панель Netllst Filename, которая позволяет назначить имя выходного файла. В открывшемся стандартном окне Windows указать папку «Проект» и имя файла списка соединений - «Учебный проект». Нажать кнопку ОК. В открывшемся списке Netllst Format необходимо выбрать формат P-CAD ASCII (он передает атрибуты схем на ПП) и нажать кнопку ОК (рис. 5.33). Список цепей схемы будет сохранен.
