Создание электрических схем графическим редактором P-CAD Schematic



Редактирование компонентов

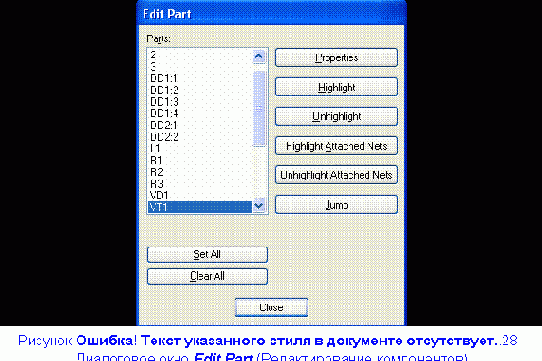

    Аналогичные характеристики в плане редактирования компонентов имеет команда Edit  / Part. Диалоговое окно данной команды показано на рис. 5.28. Помимо включения и выключения цветового выделения компонента (кноп­ки Highlight и Unhighlight соответственно), можно также выделить цветом все присоединенные к компоненту цепи (кнопка Highlight Attached Nets), снять их выделение (Unhighlight Attached Nets), а также перейти к компо­ненту (Jump). Нажатие на кнопку Properties позволяет перейти к редактиро­ванию свойств компонента.

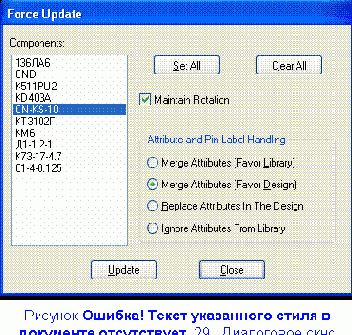

    В некоторых случаях бывает необходимо внести изменения в библиотечный элемент, уже задействованный в проекте. В этом случае обновить компо­ненты, введенные в принципиальную схему, позволяет команда Utils / Force Update (рис. 5.29).



В раскрывающемся списке Components выбираются компоненты, подлежа­щие замене. Выделение всех компонентов производится с помощью кнопки Set All. При включенном флажке Maintain Rotation разрешается вращение компонента.

    Группа переключателей Attribute and Pin Label Handing опреде­ляет взаимодействие атрибутов при вводе измененного компонента:

-        Merge Attributes (Favor Library) - объединить атрибуты (предпочтение атрибутам библиотеки).

-        Merge Attributes (Favor Design) - объединить атрибуты (предпочтение атрибутам проекта).

-        Replace Attributes In The Design - заменить атрибуты в проекте на атри­буты компонента из библиотеки.

-        Ignore Attributes From Library - не использовать атрибуты компонента из библиотеки.
