Создание электрических схем графическим редактором P-CAD Schematic



Подключение питания к микросхемам


На УГО микросхем DD1 и DD2 выводы питания присутствуют неявно. При упаковке с помощью Library Executive [5 -9, 15] этих компонентов в таблицах выводов для выводов 7 мы предусмотрели подключение к именованной цепи +15V,

а для выводов 14 – к GND.



Для проверки, если используются УГО микросхем из прочих библиотек, следует поочередно выделить ЛК каждую  секцию микросхем DD1 и DD2 (в режиме выделения элементов

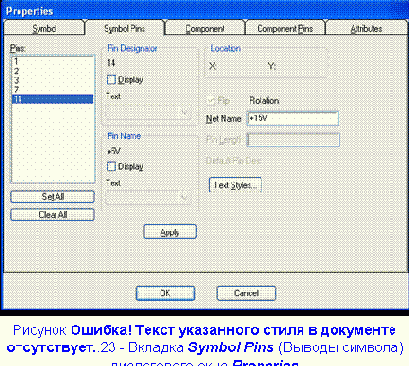

), после чего ПК  вызвать контекстное меню и клавишей Properties вызвать одноименное диалоговое окно (рис 5.23). Выбирая поочередно выводы 7 и 14 в списке выводов секции микросхемы (Pins) убедиться в наличии соответствующего имени цепи в поле Net Name и при необходимости откорректировать их.

    Чтобы было понятно, куда та или иная цепь питания подключена, обрывы линий связи заканчивают стрелками с указанием места подключения (адреса). Так, надпись «К контактам 14 DD1 и DD2» (рис. 5.20) означает, что цепь соединена с положительным полюсом источника с таким напряжением, надпись - что данный вывод разъема соединяет источник питания с выводами 14 микросхемы DD1 и DD2.

    Для формирования таких надписей следует вначале клавишей серый «+» приблизить область рабочего поля, в которой находится соединитель.

    Нажатием клавиши

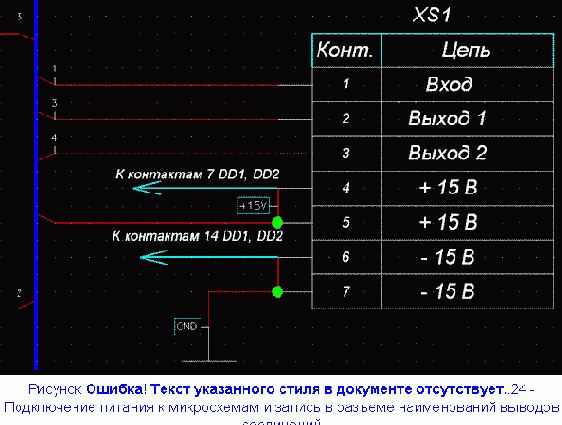

 перейти в режим рисования линий и нарисовать стрелки в соответствии с рис. 5.24.

    Выполнить команды Place/Text
 и щелкнуть ЛК над первой стрелкой. Откроется диалоговое окно Place Text. В этом окне ввести с клавиатуры текст  «К контактам 7 DD1, DD2». Далее выбрать выравнивание по центру горизонтали и вертикали. Выбрать шрифт Arial2_5Italic и нажать на панель Place.



Аналогично над второй стрелкой ввести с клавиатуры текст  «К контактам 14 DD1, DD2».
