Создание электрических схем графическим редактором P-CAD Schematic



Подготовка к разработке схемы электрической принципиальной


   Запустить графический редактор P-CAD Schematic.

    Порядок загрузки графического редактора P-CAD Schematic подробно рассмотрен в разделе 4.2.

   Загрузить шаблон проекта

    Размеры форматки для схемы электрической принципиальной проекта выбирают на основе анализа количества электрорадиоэлементов в схеме, ее сложности, присутствия или отсутствия совмещенного с чертежом схемы перечня элементов, и, наконец, с учетом возможностей имеющегося печатающего устройства. Иногда разумнее использовать многолистовые чертежи формата А4, тем более что в P-CAD 2002 предусмотрены  надлежащие  средства для объединения  частей проекта в единое целое.

    Используя команду File/Open... (Файл / Открыть), загрузите из папки «Шаблоны» файл A3Г_1_лист.ttl с заготовкой 1 листа форматки А3 горизонтальной ориентации, подготовленный ранее [8]. При загрузке на панели Open в окне Тип файлов должна быть установлено "All Files (*.*)" (Все Файлы).

    Сразу же сохраните новый проект в папку «Проекты» под именем Учебный   проект.

      Заполните основную надпись чертежа данными проекта

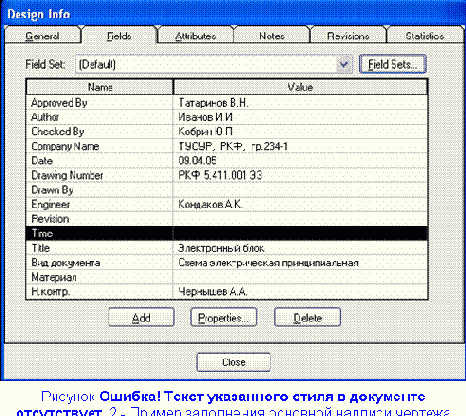

    Выберите в основном меню команду File/Design Info... (или кнопку
 на горизонтальной инструментальной панели) и откройте закладку Field (поля) панели Design Info (см. рис. 5.2).

    Используя кнопку Properties, определите значения необходимых полей.

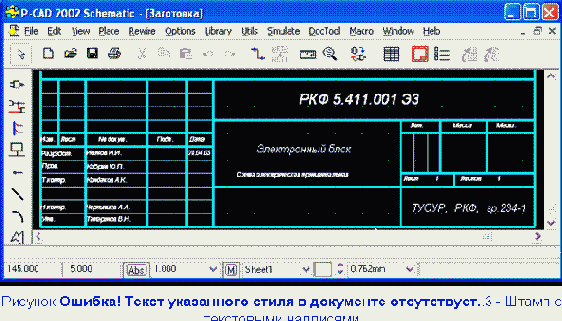

    Для примера на рис. 5.2 показан вариант заполнения основной надписи чертежа с помощью панели Design Info, а на рис. 5.3 -  соответствующий этому случаю вид штампа с текстовыми надписями.



Для правильного заполнения основной надписи необходимо присвоить значения всем полям, имеющимся на форматке.





Если необходимо, чтобы какая-либо графа, содержащая поле, была пустой, нужно соответствующему полю присвоить значение ПРОБЕЛ. В противном случае в этой графе будет отображаться имя поля в фигурных скобках.


    Поскольку не все графы основной надписи чертежа закрываются системными полями, определенными в системе P-CAD по умолчанию, разумно расширить список полей.

      Создание дополнительных полей

    Для создания дополнительных полей (например, полей Н. контр, Вид документа, Материал, Масса, Масштаб и т.д.) необходимо:

-        В основном меню выбрать команду File/Design Info...
 (Файл/Информация о проекте).

-        На появившейся панели Design Info (см. рис. 5.2) выбрать закладку Field (поле) и нажать кнопку Add (добавить).

-

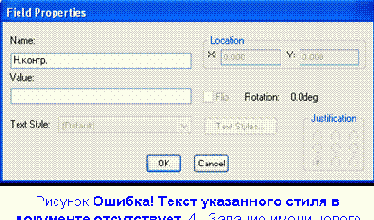

На панели Field Properties (свойства поля) (см. рис. 5.4) в окне Name (имя) напечатать Н. контр. Окно Value (значение) оставить пустым.

-
Для завершения диалога создания нового поля нажать кнопку ОК.

      Установите стиль Arial3_5italic

в качестве текущего
[10].

    В основном меню выберите команду Options/Text Style...

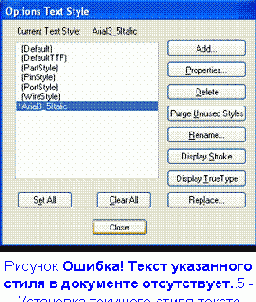

    Отметьте щелчком ЛК мыши стиль Arial3_5italic в списке стилей на панели Options Text Style  (рис. 5.5), который теперь станет текущим[11].

    Нажмите кнопку Close для завершения диалога.

      Разместите поля в штампе чертежа

    В основном меню выберите команду Place/Field (аналог – кнопка
 на левой инструментальной панели).

    Щелкните левой кнопкой мыши в любом месте чертежа.

    На появившейся панели Place Field (рис. 5.6) выберите из списка название нужного поля, например, «Author» (Автор) и щелкните по нему ЛК мыши.


Нажмите кнопку ОК для закрытия панели выбора полей.

    Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае - левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля.



Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля е фигурных скобках, например, {Date}

      Ввод произвольных надписей.

    Любые иные нужные надписи в проекте могут быть реализованы с помощью команды Place/Text
 (Расположить Текст), но к форматке эти надписи никакого отношения иметь не будут.

      Ввести нужные шаги сеток.

    В меню Options щелкнуть по строке Grid, появится диалоговое окно Options Grid. В нем определить новые сетки графического редактора с шагом  5 мм, 2,5 мм и 1 мм (см.  раздел 4.4.3).

    В качестве отправного шага сетки учредим 5 мм.

      Установить форму курсора

    Установку элементов и проведение электрических цепей на одной линии часто удобно выполнять, пользуясь курсором в форме большого перекрестья. Циклически переключать форму курсора можно нажатием клавиши X.
