Экранный интерфейс редактора P-CAD Schematic

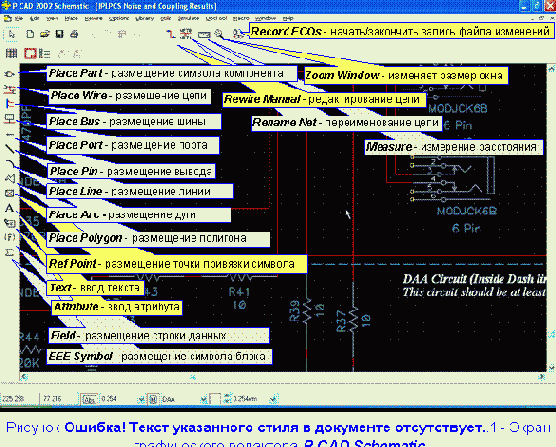

Экран графического редактора P-CAD Schematic представлен на рис. 4.1.

В верхней части экрана рядом с надписью «P-CAD 2002 Schematic» выводится имя  текущего файла (с расширением .sch).

Экран схемного редактора P-CAD Schematic можно разделить на несколько функцио­нальных зон:

    главное меню, где сосредоточены основные команды редактора, пункты которого могут быть акти­визированы либо щелчком мыши по выбранному меню, либо нажатием клавиши <Alt> и буквы, подчеркнутой в названии пункта меню. Многие команды могут быть выполнены с помощью горячих клавиш и пикто­грамм;

    верхняя и левая инструментальные панели, куда вынесены наиболее употребительные команды;

    рабочее поле, на котором размещается вводимая схема;

    строка подсказки

(рис. 4.2) в нижней части экрана, куда выводятся сообщения системы о необходимых действиях пользователя

    статусная строка

(рис. 4.2), где отображаются:

-        координаты курсора;

-        тип сетки и ее шаг;

-        текущая толщина линий,

-        название текущей страницы;

-        кнопка записи макрокоманд;

-        кнопка установки параметров страницы.

Следует отметить, что окна в статусной строке доступны для редактирования. Здесь можно не только посмотреть координаты курсора, но и установить их, выбрать рабочую страницу, шаг сетки или толщину линий. При выполнении некоторых команд, например, размещении проводников или линий, в правой части статусной строки выводится справочная информация о режиме работы.
