Создание электрических схем графическим редактором P-CAD Schematic



Формирование заголовка таблицы внешних соединений


Формирование заголовка таблицы внешних соединений
    Установить шаг сетки 2.5 мм.

Формирование заголовка таблицы внешних соединений

Формирование заголовка таблицы внешних соединений

Перейти в режим рисования линий нажатием клавиши

Формирование заголовка таблицы внешних соединений
 на вертикальной панели инструментов.

Формирование заголовка таблицы внешних соединений

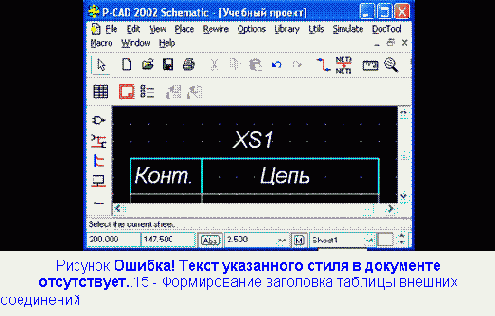

    Щелкнуть последовательно ЛК в точках с координатами (160; 147,5), (165; 152,5), (200; 152,5) и (200; 147,5), после чего нажать ПК. Для проведения вертикальной разделительной линии щелкнуть последовательно ЛК в точках с координатами (175; 147,5), (175; 152,5), затем нажать ПК (рис. 5.15).

Формирование заголовка таблицы внешних соединений
    Ввести позиционное обозначение разъема, для чего выполнить команды Place/Text
Формирование заголовка таблицы внешних соединений

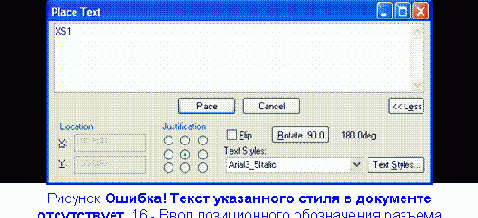

 и щелкнуть ЛК над изображением верхнего элемента разъема в точке с координатами (182,5; 155). В появившемся диалоговом окне Place Text (рис. 5.16)  выбрать  образованный нами ранее стиль текста  Arial3_5Italic и в области Justification избрать способ выравнивания текста по центру горизонтали и вертикали. Ввести с клавиатуры  позиционное обозначение разъема XS1 и нажать Place.

Формирование заголовка таблицы внешних соединений


Формирование заголовка таблицы внешних соединений

Аналогично разместить тексты заголовков граф таблицы «Конт.» и «Цепь» в точках (170; 150) и (187,5; 150) соответственно (см. рис. 5.15).
