Вывод типов элементов


Управление фильтром вывода типов элементов находится на странице Типы элементов окна Настройка фильтров отображения информации (рис. 8.2.4). С помощью функций управления этой страницы можно установить правила отображения информации в зависимости от вида элементов и их положения в схеме. Кроме того есть возможность использовать цвет для индикации на схеме различных элементов по их типу или виду.

Рис. 8.2.4. Страница Типы элементов

Для настройки фильтра предусмотрены четыре группы кнопок. Первые три группы кнопок позволяют настроить фильтры аналогично фильтру номеров элементов. Кнопки четвертой группы определяют правила цветовой индикации.

В режиме цветовой индикации (активна опция Цветовое отображение КЭ) есть возможность присвоить каждому типу конечного элемента свой цвет (опция По типам элементов) или разделить элементы по цветам в зависимости от их вида (опция По виду элементов). В первом случае выводится окно Типы КЭ с цветовой шкалой (рис. 8.2.5).

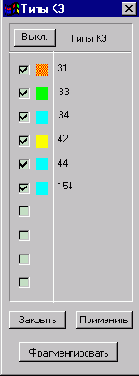

Рис. 8.2.5. Цветовая шкала индикации типов элементов

Элементы управления окна позволяют выполнить следующие операции:

  • включить или выключить все кнопки активизации цветовой шкалы (кнопка Выкл./Вкл.);
  • применить на схеме установленную комбинацию кнопок цветовой шкалы (кнопка Применить);
  • фрагментировать схему таким образом, что на ней останутся только элементы, тип которых совпадает с активными кнопками цветовой шкалы (кнопка Фрагментировать);
  • отключить режим цветовой индикации (кнопка Закрыть).
  •                 Смена цветов в шкале выполняется указанием курсора на цветовое поле с последующим выбором нового цвета в  стандартном окне среды Windows.

    При выполнении цветовой индикации по видам элементов элементы каждого вида (стержни, пластины, объемные элементы) окрашиваются в свой цвет. Цветовая шкала в этом режиме не выводится.

    При отображении номеров типов элементов в числовой форме назначение вида, цвета и размера шрифта выполняется в диалоговом окне Установка шрифта, которое вызывается из пункта Установка экранных шрифтов в разделе меню Опции.

    Для других фильтров управление цветовой шкалой выполняется аналогично.
