Вывод номеров типов жесткости


Рис. 8.2.6. Страница Типы жесткости

       Настройка фильтра отображения типов жесткости выполняется на странице Типы жесткости

(рис. 8.2.6) аналогично настройке фильтра типов элементов.  Но в этом режиме реализованы дополнительные возможности при работе с цветовой шкалой (рис. 8.2.7).

Кроме традиционных кнопок управления в диалоговое окно введены кнопки, пиктограммы которых характеризуют вид или сечение элементов, имеющих данный тип жесткости.

Например, стержневые элементы, жесткость которых задана через характеристики параметрических сечений, будут иметь пикто­граммы в соответствии с типом сечения –

,
 и т.п. Сечения из базы металлопроката отображаются “своими” пикто­граммами:
,
,…  Если жесткости описаны чис­лен­но, а также для специальных конечных элемен­тов кнопка будет иметь вид
.  Для всех типов плас­тин­ча­тых элемен­тов используется общий символ –
, а объем­ных –
. При использовании численно-параметрического описания жесткостей на пиктограммах одновременно присутствуют изображения сечения
и значок численного описания –
. Нажатием этих кнопок вызываются диалого­вые окна описания жесткостных характеристик, в которых можно выполнить корректировку

параметров соответствую­щего типа жесткости.

Обратите внимание, что в этом режиме нельзя ввести новый тип жесткости, для этого предусмотрены специальные функции в разделе Назначение инструментальной панели. В диалоговых окнах с описанием жесткостных характеристик отсутствует кнопка ОК и фиксация новых параметров выполняется кнопкой Заменить.

Для того чтобы выделить элементы, жесткостные характеристики которых не заданы, используется цветовая кнопка, помеченная символом

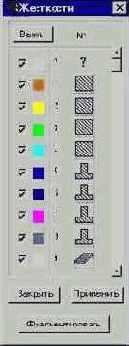

Рис. 8.2.7. Цветовая шкала индикации номеров типов жесткости
